Погрузка силового трансформатора массой 110 тонн в Омске
Компания АНТЭК выполнила погрузку силового трансформатора массой 110 тонн в Омске. Оборудование находилось на временном хранении. Задача заключалась в перемещении трансформатора на транспортное средство заказчика для последующей перевозки.
Поставленная задача
До начала работ заказчик подготовил трансформатор к транспортировке: демонтировал вводы и навесное оборудование, слил трансформаторное масло и подготовил рабочую площадку.
Важно уточнить, что масса 110 тонн должна соответствовать фактической транспортной конфигурации оборудования. После демонтажа узлов и слива масла меняются не только масса, но и положение центра тяжести, что необходимо учитывать при расчёте такелажной схемы.
Трал был установлен на расстоянии менее 10 метров от трансформатора. Перемещение требовалось выполнить без изменения продольной ориентации груза. Ограниченное пространство и большая масса оборудования потребовали точного расчёта траектории, опорных нагрузок и последовательности операций.
Как выполнялась погрузка
Для подъёма и горизонтального перемещения применялись гидравлические домкраты, толкатели «Энерпром» и направляющие пути. Такая система позволяет выполнять контролируемое перемещение тяжеловесного оборудования без применения грузоподъёмного крана.

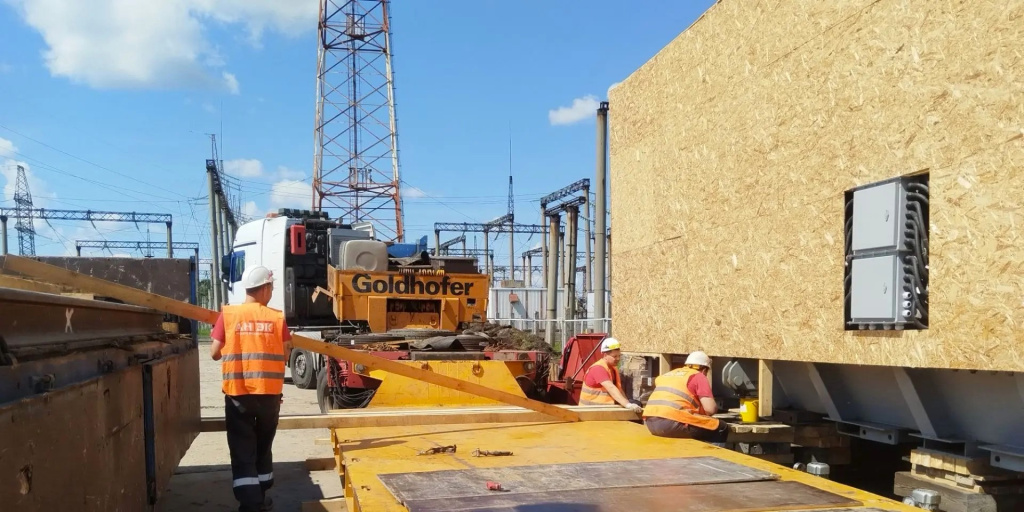

Трансформатор поэтапно подняли домкратами до расчётной отметки, соответствующей высоте грузовой платформы. Затем оборудование установили на систему перемещения и по такелажному рельсовому пути подали к тралу без разворота.
После передачи нагрузки на транспортное средство трансформатор опустили на предусмотренные опорные точки платформы. При разработке технологии учитывались устойчивость груза и трала, распределение нагрузок и отсутствие недопустимого крена.
Работы выполнялись в соответствии с заранее разработанным и утверждённым проектом производства работ (ППР).
Особенности погрузки силовых трансформаторов
Погрузка силовых трансформаторов — одна из самых ответственных такелажных операций. Каждый проект имеет свои ограничения, которые влияют на выбор технологии и оснастки.
Большая масса
Для перемещения трансформатора массой 110 тонн необходимы оборудование и оснастка с подтверждённой грузоподъёмностью. В зависимости от условий объекта могут применяться тяжёлые краны, гидравлические порталы или системы домкратного подъёма и горизонтального перемещения. В Омске была выбрана бескрановая технология, соответствующая конфигурации площадки.
Ограниченное пространство
Небольшое расстояние до трала и требование сохранить ориентацию трансформатора ограничивали возможности маневрирования. Поэтому траектория движения и положение транспортного средства были определены до начала работ.
Требования к сохранности оборудования
Силовой трансформатор чувствителен к ударным нагрузкам, недопустимым ускорениям, крену и деформациям бака. Нарушение технологии может повредить активную часть, изоляцию, внутренние крепления или элементы корпуса. Гидравлическая система обеспечивает плавное и контролируемое перемещение груза.
Инженерная подготовка
Для подобных работ требуется ППР, учитывающий фактическую массу и центр тяжести трансформатора, грузоподъёмность оснастки, реакции в точках опирания, давление на основание, устойчивость транспортного средства и последовательность передачи нагрузки.
Опыт АНТЭК в такелаже трансформаторов
Погрузка трансформатора массой 110 тонн в Омске — один из проектов АНТЭК в сфере такелажа энергетического оборудования. Компания также выполняла перемещение трансформатора массой 580 тонн в Нижневартовске, доставку оборудования на месторождения Западной Сибири, а также погрузочно-разгрузочные работы на энергетических объектах в разных регионах России.
Каждый проект рассматривается как комплексная инженерная задача: специалисты АНТЭК обследуют площадку, разрабатывают ППР, рассчитывают нагрузки, подбирают технологию и контролируют выполнение операций.
АНТЭК — инженерный подход к перемещению, монтажу и демонтажу тяжёлого промышленного оборудования.
