Монтаж станка в приямок: подготовка, опускание, выверка и типичные ошибки

Монтаж станка в приямок требует точного расчёта и строгой последовательности действий. Пространство ограничено, доступ к точкам строповки затруднён, а после начала опускания возможности для манёвра почти не остаётся. Одна ошибка может повредить оборудование или анкеры и привести к повторному подъёму.

Поэтому технология разрабатывается под конкретный станок и объект. В основе — документация изготовителя, проект фундамента, обследование площадки и расчёт нагрузок. Ниже разберём общий порядок работ. Он не заменяет ППР и рабочую документацию, но помогает увидеть ключевые риски ещё до подъёма.

Когда станок устанавливают в приямок

Приямок — проектное углубление, в котором размещают станок целиком или частично. Такое решение позволяет понизить рабочую зону, расположить приводы ниже уровня пола или обеспечить доступ к технологическим узлам.

В приямки устанавливают крупные токарные, карусельные, расточные и фрезерные станки, нижние части прессов и элементы автоматизированных линий.

Чем монтаж в приямок отличается от обычной установки

Основные сложности:

• ограниченный доступ к точкам строповки и опирания;
• риск касания стен, анкеров и закладных деталей;
• минимум возможностей для корректировки после начала опускания;
• сложное размещение кранов и гидравлических порталов;
• повышенные нагрузки возле краёв приямка;
• ограниченная высота цеха;
• риск защемления людей;
• необходимость заранее продумать извлечение стропов и оснастки.

Если станок почти полностью занимает сечение приямка, его ориентируют относительно проектных осей ещё до опускания. Дальнейшие корректировки выполняют только предусмотренными технологией средствами.

Какие исходные данные нужны

До начала монтажа собирают:

• монтажные и габаритные чертежи станка;
• монтажную массу и координаты центра тяжести;
• допустимый угол наклона;
• заводскую схему точек подъёма;
• план фундамента и приямка;
• схему анкеров, закладных деталей и коммуникаций;
• проектные оси и высотные отметки;
• нагрузки на основание и реакции от монтажной техники;
• монтажные зазоры;
• требования изготовителя к установке и выверке.

Приводы, электрошкафы, кожухи и другие узлы, добавленные при модернизации, могут менять массу и положение центра тяжести. Если фактическая комплектация отличается от заводской, одних паспортных данных недостаточно — требуется дополнительное обследование.

Обследование приямка и площадки

Способы опускания станка

Кран. Паспортной грузоподъёмности недостаточно для принятия решения. Возможность подъёма проверяют по грузовой характеристике с учётом рабочего радиуса, конфигурации стрелы, массы станка и всей грузозахватной оснастки. Для стрелового крана рассчитывают реакции на выносные опоры, для мостового — проверяют грузоподъёмность и допустимые нагрузки на конструкции здания.

Гидравлический портал. Подходит для работы внутри цеха, если хватает строительной высоты и рабочего хода. До монтажа проверяют устойчивость системы, нагрузки от стоек, состояние опорных зон и синхронность перемещения подъёмных элементов.

Домкратная система. Позволяет поэтапно опускать оборудование на рассчитанные промежуточные опоры. Случайные подкладки и их последовательное удаление вместо проектной системы недопустимы.

Комбинированная схема. Например, станок доставляют на транспортных тележках, передают на портал, ориентируют над приямком и затем опускают. Если груз проходит над открытым приямком по временным путям, их несущую способность подтверждают расчётом.

Как проходит опускание станка

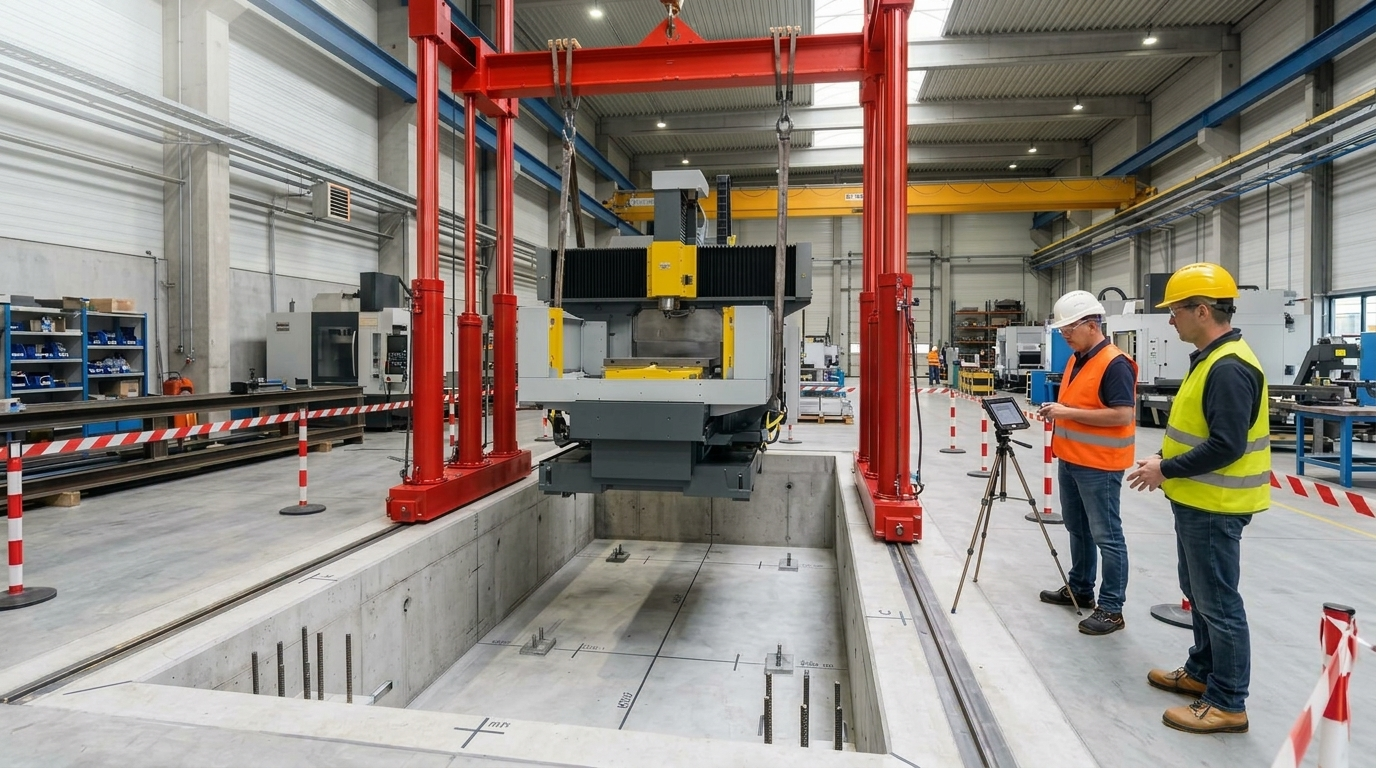

Выверка, анкеровка и подливка

После установки станок совмещают с проектными осями и выводят на нужную отметку по базовым поверхностям, указанным изготовителем. Контролируют положение в плане, высоту, горизонтальность, зазоры и доступ к зонам обслуживания.

Схему монтажа и затяжки анкеров определяют проект и документация изготовителя. Анкеры не должны выправлять перекос рамы, если это прямо не предусмотрено конструкцией. Если при затяжке меняются показания измерительных приборов, причиной может быть неравномерное опирание или деформация основания станка.

Подливку выполняют составом, указанным в проекте. Толщину слоя, подготовку поверхностей, условия выдерживания и необходимую прочность также задаёт рабочая документация.

После набора прочности выполняют предусмотренную последовательностью окончательную затяжку анкеров, удаляют временные элементы и повторяют выверку. При необходимости контроль проводят после присоединения связанных агрегатов и коммуникаций.

Важно разделять монтажную выверку и контроль геометрической точности станка. Совпадение с проектными осями ещё не подтверждает точность перемещений, перпендикулярность рабочих органов или биение шпинделя. Эти параметры проверяют отдельно — по регламенту изготовителя.

Типичные ошибки при монтаже

• Основание не принято до начала работ. Смещённые анкеры и неровности приходится устранять во время установки, увеличивая время нахождения станка на весу.
• Массу определили приблизительно. Фактический вес зависит от комплектации, демонтажа отдельных узлов и модернизации.
• Центр тяжести не уточнили. Он редко совпадает с геометрическим центром корпуса.
• Технику поставили слишком близко к краю. Без расчёта невозможно оценить несущую способность конструкции и риск её разрушения.
• Монтажную схему изменили на месте. Замена траверсы, углов строповки или положения опор меняет распределение нагрузок.
• Станок выравнивают затяжкой анкеров. Это может деформировать раму и нарушить геометрию оборудования.
• Не продумали извлечение оснастки. Возможность убрать стропы, траверсы, домкраты и временные опоры проверяют до опускания.
• Выверку принимают за контроль точности. Установка станка в проектное положение не отменяет отдельных измерений и наладки.

Заключение

Надёжный монтаж станка в приямок начинается не с подъёма, а с подготовки. Пока оборудование стоит на опорах, нужно проверить фундамент, уточнить массу и центр тяжести, рассчитать нагрузки, выбрать монтажную систему и продумать каждый этап.

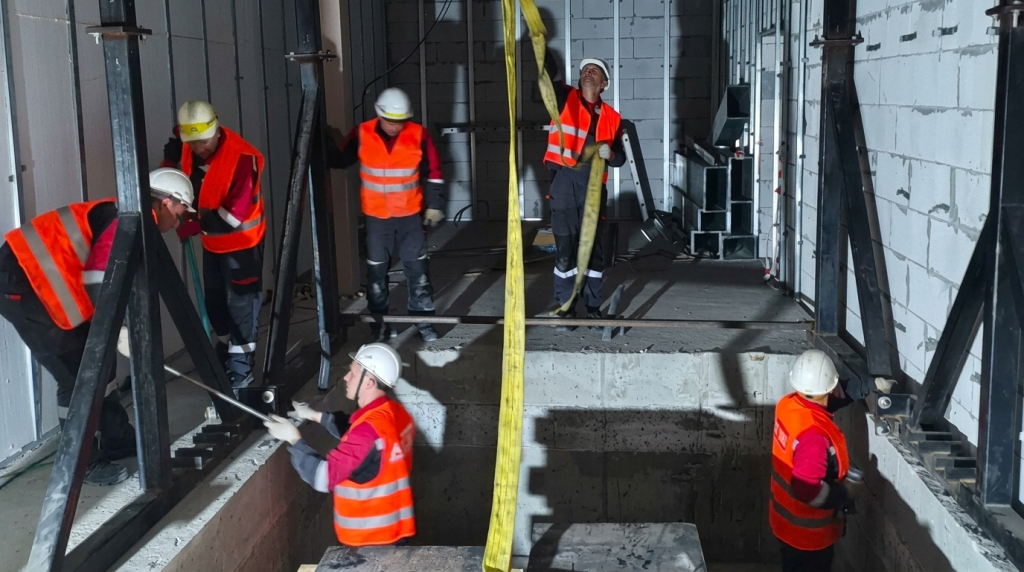

Такой подход мы применили на предприятии АО «Златмаш» в Златоусте. В действующем цехе с ограниченным пространством команда АНТЭК транспортировала, разгрузила и установила в приямок металлообрабатывающий станок массой 40 тонн. Для подъёма и опускания использовали гидравлический портал. После установки выполнили выверку нивелирным и лазерным оборудованием, закрепили станок анкерами и повторно проверили его положение. Подробнее о проекте.

Оборудование установили в проектное положение и в согласованный срок передали заказчику для подключения и пусконаладки. Этот проект подтверждает главный принцип такелажа тяжёлого оборудования: сначала обследование и расчёт — затем точное, управляемое действие.
