Такелажные работы в условиях ограниченного пространства: инженерные решения, оснастка и контроль рисков

Такелаж в стеснённых условиях — это отдельная инженерная задача: дефицит высоты под балками, узкие проезды между работающими станками, низкие ворота, перекрытия ограниченной несущей способности и коммуникации вплотную к траектории груза не оставляют места для типовых схем. Стандартный автокран здесь либо не проходит по высоте, либо требует радиусов разворота и опор, которые негде разместить. Поэтому перемещение многотонного оборудования начинается с расчёта кинематики и подбора компактной оснастки: без этого деформация станин, продавливание перекрытий и остановки соседних линий почти неизбежны. В основе такой работы — расчёт зазоров, перераспределение нагрузок и бескрановые технологии, а каждое ограничение оценивается в связке с остальными, чтобы найти схему, которая проходит по всем параметрам сразу.

С какими ограничениями сталкиваются на действующих объектах

Дефицит вертикального габарита

Расстояние от верха узла до нижнего пояса ферм, балок, мостовых кранов и коммуникаций — кабельных лотков, воздуховодов, труб пожаротушения. Недостаток строительной высоты исключает типовые строповые схемы.

Габариты проёмов с учётом оснастки

Учитывается не «чистый» габарит оборудования, а суммарная высота и ширина на транспортировочной оснастке: клиренс роликовых платформ, высота направляющих балок, настилы и выступающий крепёж.

Концентрированные нагрузки на основание

При подъёме домкратами или движении на роликовых катках нагрузка трансформируется в точечное давление на пятно контакта. Риск разрушения топпинга, продавливания скрытых каналов и трещин в перекрытиях.

Геометрия траектории и малые радиусы

Пересечения цеховых проездов редко позволяют повороты по дуге. Длинномерные станины и модульные блоки требуют маневрирования с разворотом на месте без бокового выноса консолей.

Работа в действующем цехе

Коммуникации под давлением и высоковольтные трассы в 50–100 мм от траектории исключают рывки и колебания. Монтаж без полной остановки предприятия требует разграничения зон и синхронизации с технологическим циклом.

Подготовка данных: инструментальная съёмка и расчёт нагрузок

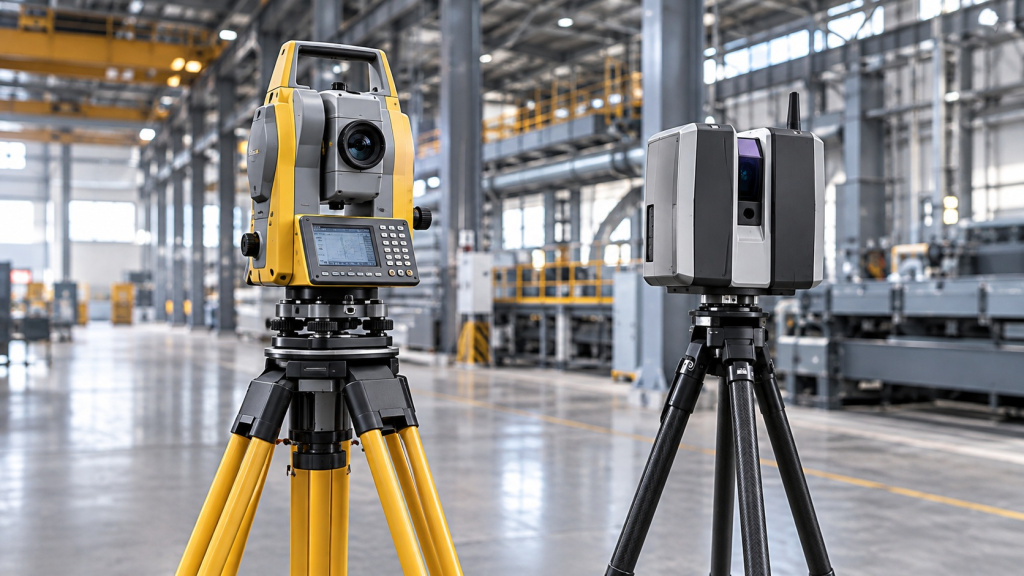

Инструментальный контроль трассы вместо ручных замеров. Замеры рулеткой на длинных базах и при высотных препятствиях дают недопустимую погрешность. Применяются электронные тахеометры и лазерные сканирующие системы: они дают трёхмерную модель коридора транспортировки, высотные отметки всех подвесных конструкций по всей длине маршрута, а также плоскостность пола — локальные перепады, уклоны, пороги и состояние деформационных швов. На основе облака точек моделируется кинематика движения груза с контролем критических зазоров на каждом участке.

Расчёт удельного давления и подбор распределительных систем. До приложения нагрузки выполняется расчёт несущей способности пола в зонах движения и точках временного опирания. При превышении допустимой нагрузки подбираются компенсационные решения:

• стальные распределительные листы расчётной толщины для снижения удельного давления под катками;
• временные балочные мостовые конструкции для прохождения над приямками, кабельными коллекторами и каналами;
• шпальные клети из твёрдых пород древесины для перераспределения усилий при ступенчатом подъёме.

Учитывается не только статическая нагрузка, но и динамика: при подъёме и перемещении нагрузка на отдельные точки возрастает.

Проект производства работ: расчёт нерасчётных промежуточных состояний

Для стеснённых условий ППР — обязательный документ. Он регламентирует поведение системы в каждой фазе перемещения. Особое внимание — промежуточным, нестационарным состояниям, когда заводские схемы опирания уже не действуют, а проектные ещё не включены в работу:

• груз на весу и частичная разгрузка — расчёт прочности силовых элементов станины при вывешивании на домкратах в нештатных точках опоры;
• кантование и разворот узлов — контроль положения центра тяжести при изменении пространственной ориентации блока в узких коридорах;
• временные выкладки — пошаговая карта установки страховочных клетей: шаг подъёма штока домкрата жёстко привязан к высоте подкладываемого бруса, с гарантированным зазором безопасности 20–30 мм на случай падения гидравлического давления.

Стандартные разделы — схемы строповки, расчёт усилий в точках зачаливания и анкеровках, расстановку временных опор, опасные зоны — ППР содержит в обычном порядке.

Использовать кран или гидравлический портал как продолжительную временную опору не допускается, если это не предусмотрено ППР и не подтверждено отдельным статическим расчётом с жёсткими механическими блокировками.

Критерии выбора такелажной оснастки

Выбор технических средств определяется расчётом запасов по высоте, несущей способностью перекрытия и кинематикой траектории.

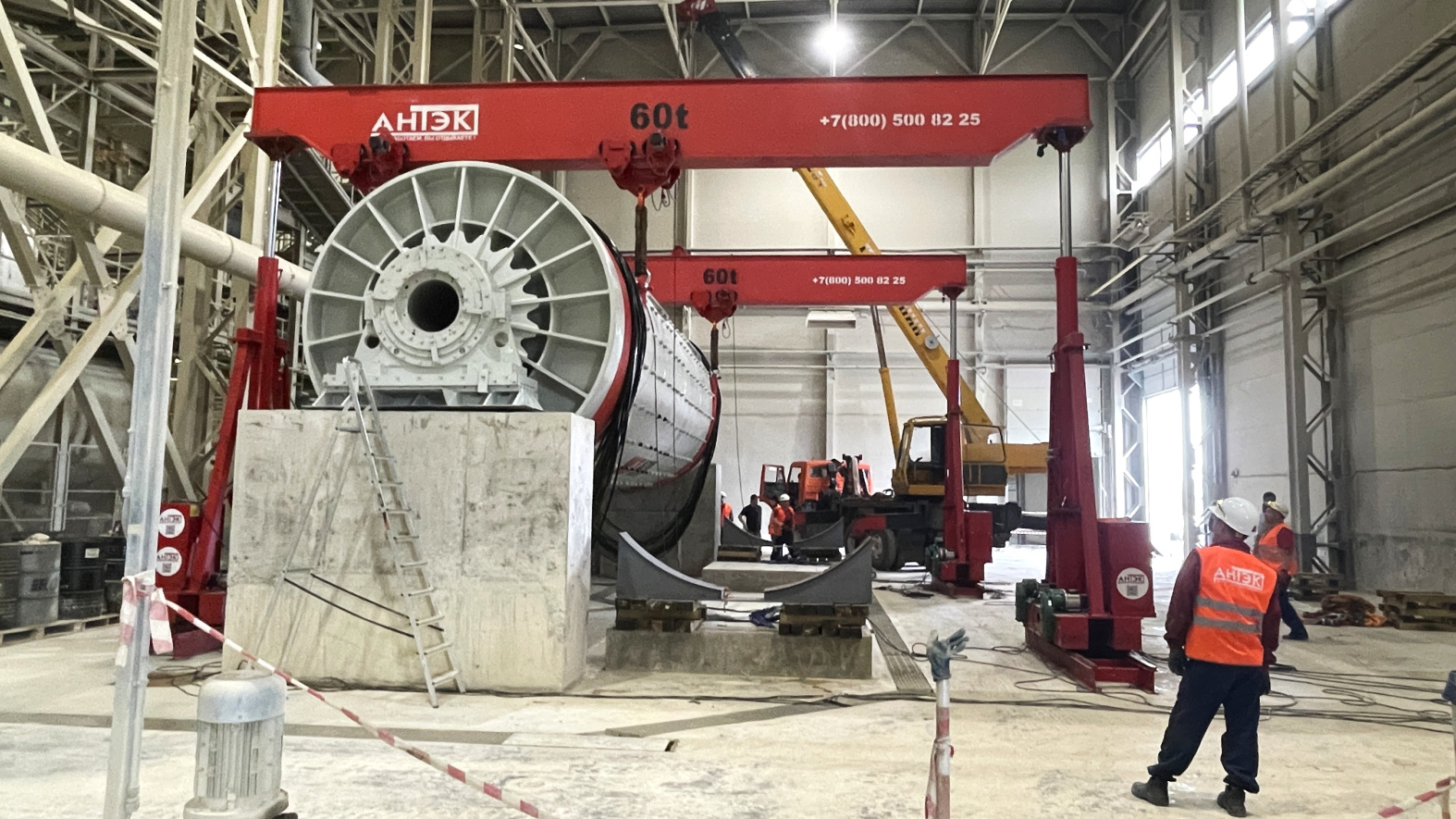

1. Гидравлические портальные системы. Критерий выбора — необходимость вертикального подъёма и линейного перемещения грузов массой от десятков до сотен тонн при высоте потолка, превышающей высоту груза всего на 0,5–1,5 м. Двух- и четырёхстоечные порталы с телескопическими стрелами применяются там, где цеховой кран отсутствует либо не проходит по грузоподъёмности и габаритам. Нагрузка передаётся вертикально на направляющие пути, что исключает маятниковые раскачивания и горизонтальные нагрузки на колонны здания.

2. Домкратные комплексы ступенчатого подъёма. Критерий выбора — минимальный исходный зазор между станиной и фундаментом от 15–30 мм. Применяются домкраты с низким подхватом (лапчатые), клиновые домкраты и системы с полым штоком. Синхронизация группы домкратов через единую насосную станцию исключает перекос оборудования и кручение станины.

3. Управляемые роликовые тележки и поворотные модули. Критерий выбора — твёрдое ровное основание, узкие проезды, повороты под прямым углом. Трёх- и четырёхточечные системы тележек с шарнирными соединениями и контактным слоем, сохраняющим покрытие пола. Поворотные платформы на 360° позволяют менять направление движения без продольного радиуса выноса.

4. Рельсовые гидравлические системы толкания (skidding systems). Критерий выбора — перемещение сверхтяжёлых узлов (трансформаторы, прессы, станины) по прямолинейной траектории при слабых полах или наличии приямков. Жёсткие направляющие балки с низким коэффициентом трения распределяют вес на значительную площадь. Шагающие гидроцилиндры перемещают груз дискретными шагами с полным контролем плавности и исключением динамических ударов.

5. Тяговые лебёдки и полиспастные блоки. Применяются там, где невозможно опереть толкающий механизм, — с расчётными анкерными креплениями и отводными блоками; угол приложения тягового усилия рассчитывается строго параллельно оси движения.

Пневмоопоры применяются при наличии ровного герметичного пола: подушки приподнимают груз на тонкой воздушной плёнке и снижают коэффициент трения почти до нуля, что позволяет маневрировать многотонным станком с небольшими тяговыми усилиями.

Организация безопасности и координация действий

В тесном пространстве риски возрастают многократно: у персонала практически нет пути для экстренного отхода при нештатной ситуации. Поэтому действуют строгие регламенты.

Зонирование и разделение коридоров. Если производство не останавливается целиком, зона такелажа отгораживается защитными экранами или щитами. Пространственное моделирование исключает пересечение траектории груза с путями цехового транспорта, эвакуационными выходами и рабочими зонами смежных подрядчиков.

Единый сигнал управления и координатор. Все команды подаёт строго один стропальщик-сигнальщик; бригада подчиняется одному руководителю подъёма. В условиях шума цеха используются радиогарнитуры с активным шумоподавлением, дублированные радиоканалы и чётко регламентированная жестовая сигнализация.

Исключение нахождения людей в «слепых зонах». Запрещено нахождение специалистов между перемещаемым грузом и неподвижными строительными конструкциями — стенами, колоннами, — где существует риск зажатия даже при минимальном сдвиге платформы.

Контроль центра тяжести. Оборудование со смещённым или высоким центром тяжести — вертикально-фрезерные станки, прессы — при движении на тележках по неровному полу склонно к опрокидыванию. Перед началом движения оно дополнительно раскрепляется жёсткими растяжками или транспортировочными рамами.

Приборный контроль. Манометрический контроль в гидравлических контурах домкратов и порталов фиксирует распределение веса и предотвращает перегрузку отдельных точек. Лазерный контроль соосности и пространственного положения выполняется после каждого цикла перемещения на 1–2 метра.

К работе допускается только обученный персонал с действующими удостоверениями. Системы контроля нагрузки и положения дополняют расчёт и организацию работ, но не заменяют их: датчик предупредит о перегрузе, но не спроектирует схему.

Типичные ошибки при такелаже в стеснённых условиях

1. Старт работ без проверки основания. Ориентация на паспортную прочность цехового пола без учёта фактического износа, внутренних пустот и скрытых коммуникаций под верхним слоем бетона; перемещение тяжёлого узла по участку, под которым проложены кабельные каналы без усиления, приводит к обрушению перекрытия под роликом.
2. Габариты проверены без оснастки и крайних положений. Расчёт прохождения проёма по «чистой» высоте станка без высоты роликовой тележки, бруса или распределительного листа — оборудование заклинивает в проёме. Выбор портала или крана по грузоподъёмности без проверки габарита в сложенном состоянии при заезде в ворота или в максимально разложенном — при подъёме под перекрытием.
3. Использование гибких стропов при остром угле зачаливания. Попытка вместиться в дефицит высоты укорачиванием стропов приводит к лавинообразному росту сжимающих усилий на корпус станка и риску разрыва стропов. В стеснённых условиях требуется применять жёсткие распределительные траверсы.
4. Попытка тянуть груз лебёдкой под углом без упоров. При отклонении направления тяги от продольной оси груз сходит с направляющих или разворачивается, повреждая соседние станки.
5. Блокировка монтажных и эвакуационных коридоров. Ошибочная логистика подачи узлов, когда заранее завезённые вспомогательные конструкции или части станка блокируют путь основному тяжеловесному блоку либо делают невозможным вывод оснастки из цеха.
6. Отсутствие единого координатора. Такелаж, монтаж и подготовка площадки выполняются разными подрядчиками, решения согласовываются уже в процессе.

Инженерные решения от компании АНТЭК

Компания АНТЭК выполняет такелажные работы в условиях пространственных ограничений на промышленных объектах машиностроения, металлургии и энергетики. Наш подход базируется на предварительном расчётном обосновании каждой операции.

В арсенале компании:

• гидравлические портальные комплексы, работающие в условиях критического дефицита подпотолочного пространства;
• низкопрофильные синхронизированные системы подъёма и гидравлические толкатели;
• поворотные транспортные платформы для перемещения по покрытиям с высокими требованиями к сохранности;
• аттестованный персонал с допуском к работам повышенной опасности на действующих предприятиях.

Мы выполняем как разовую перестановку отдельных станков в стеснённых цехах, так и комплексные проекты модернизации без остановки смежных производственных процессов.
