Такелаж молотов и прессов: особенности перемещения тяжёлого кузнечно-прессового оборудования

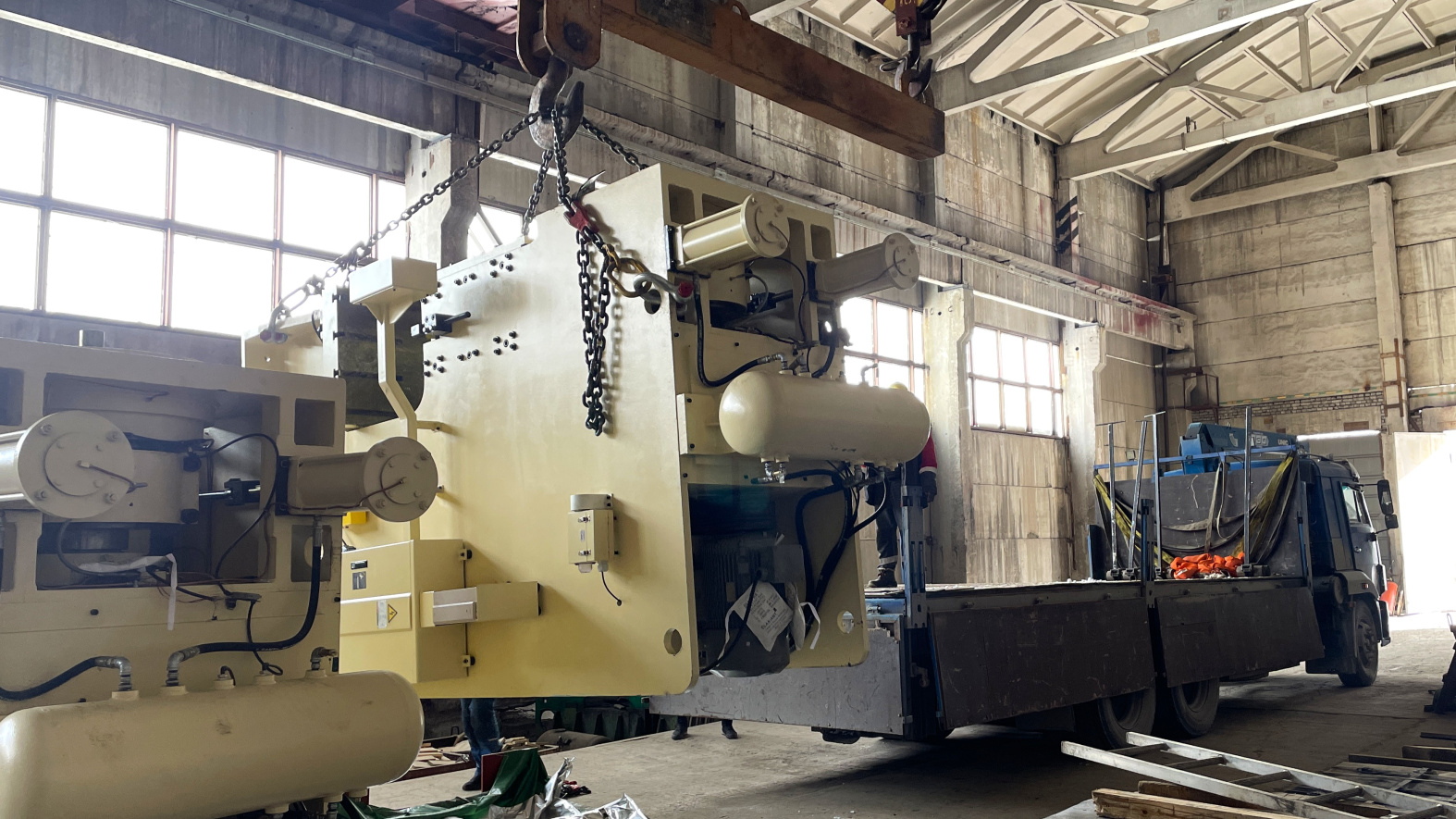

Извлечение шабота молота и кантовка пресса — такелаж кузнечно-прессового оборудования

Перемещение кузнечно-прессового оборудования — одна из наиболее сложных задач промышленного такелажа. Молоты и прессы, применяемые в металлургии и машиностроении, могут иметь массу от нескольких десятков до сотен тонн, значительные габариты и сложное распределение нагрузки между конструктивными элементами.

Ошибки при демонтаже, подъёме или перемещении такого оборудования могут привести к повреждению его основных узлов, деформации строительных конструкций, нарушению целостности фундамента, простою производства и возникновению опасных ситуаций. Поэтому технология работ должна разрабатываться с учётом конструкции конкретного оборудования и фактических условий на объекте.

Конструктивные особенности молотов и прессов

Кузнечно-прессовое оборудование отличается большой массой отдельных элементов, высокими требованиями к состоянию фундаментов и необходимостью точного взаимного расположения рабочих узлов.

Молоты

Молот представляет собой машину ударного действия. В процессе работы возникающие динамические нагрузки передаются на шабот, подшаботную конструкцию и фундамент.

Значительная часть массы молотовой установки может приходиться на шабот — массивный элемент, воспринимающий ударные нагрузки. Масса шабота может достигать 300 тонн. В зависимости от конструкции шабот может быть цельным или составным и располагаться в фундаментном приямке либо на специальной опорной конструкции.

В промышленности применяются ковочные и штамповочные молоты различных конструкций: паровоздушные, пневматические, гидравлические и другие. При разработке такелажной технологии учитываются масса падающих частей, масса шабота и станины, конфигурация оборудования, расположение центра тяжести и способ соединения отдельных элементов.

Прессы

Промышленные прессы могут иметь массу в сотни тонн и значительную монтажную высоту. В зависимости от конструкции оборудование поставляется и перемещается в собранном виде или отдельными транспортными блоками: основанием, стойками, траверсами, ползуном, приводом и вспомогательными узлами.

Требования к точности монтажа устанавливаются проектной документацией и инструкцией изготовителя. При установке могут контролироваться положение относительно проектных осей, высотные отметки, горизонтальность опорных поверхностей, вертикальность стоек и соосность сопрягаемых элементов.

Ошибки при выверке способны привести к перекосам, неравномерному распределению нагрузки, повышенному износу направляющих и нарушению работы оборудования.

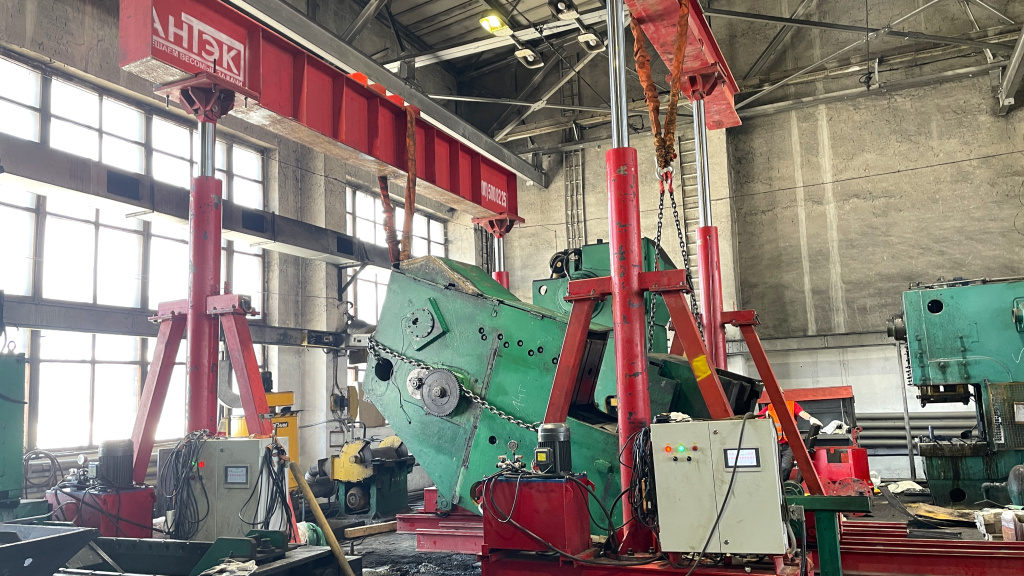

Ключевые риски при такелаже кузнечно-прессового оборудования

1. Извлечение шабота из приямка

При демонтаже молота одной из наиболее сложных операций может стать извлечение шабота из фундаментного приямка. Продолжительная эксплуатация, загрязнение зазоров, деформация элементов и состояние подшаботной конструкции могут затруднить подъём.

Как предотвратить:

Обследовать шабот и фундамент до начала работ.
Установить фактические размеры и массу элемента.
Определить места приложения усилий.
Проверить возможность размещения такелажной оснастки.

Для подъёма могут применяться гидравлические портальные системы, домкраты, траверсы и другие грузоподъёмные приспособления. Составной шабот при технической возможности демонтируют отдельными элементами. Последовательность разборки должна соответствовать документации изготовителя и разработанной технологии работ.

2. Работа в стеснённых условиях

Кузнечно-прессовое оборудование часто размещается внутри действующих производственных зданий. Возможности применения грузоподъёмной техники ограничивают высота цеха, расположение колонн, подкрановых путей, инженерных коммуникаций и соседнего оборудования.

Грузоподъёмности штатного мостового крана может быть недостаточно для подъёма пресса, станины или шабота. Использование крана также может ограничиваться его расположением относительно монтажной зоны.

Как предотвратить:

Применять бескрановые способы: гидравлические портальные системы, домкратные комплексы, направляющие пути и системы горизонтального перемещения.
Выбранная технология в отдельных случаях позволяет выполнить работы без демонтажа кровли и других строительных конструкций.
Если работы проводятся без остановки всего предприятия, дополнительно учитываются действующее оборудование, перемещение персонала, температурный режим и состояние производственной среды.

3. Кантовка оборудования

Перед перевозкой или монтажом отдельных частей пресса может потребоваться кантовка — контролируемое изменение пространственного положения груза.

Во время кантовки центр тяжести перемещается относительно точек опирания и подвеса. Ошибка в расчёте может привести к неконтролируемому повороту, перераспределению нагрузки между стропами и потере устойчивости оборудования.

Как предотвратить:

Разрабатывать индивидуальную схему кантовки.
Выполнять операцию с контролем положения центра тяжести и нагрузок на грузоподъёмные средства.
Применять траверсы, стропы и другие грузозахватные приспособления. Если стандартные решения неприменимы, разрабатывается специальное грузозахватное приспособление.

4. Требования к точности установки

После перемещения молот или пресс необходимо установить в проектное положение. Фактические допуски определяются документацией изготовителя, монтажными чертежами и проектными решениями.

Что контролируется:

положение относительно продольной и поперечной осей;
высотные отметки;
горизонтальность опорных поверхностей;
вертикальность стоек и направляющих;
положение шабота относительно оси молота;
взаимное расположение рабочих и сопрягаемых элементов;
состояние анкерных соединений и опорных поверхностей.

Для контроля применяются геодезические и измерительные приборы. Результаты выверки при необходимости фиксируются в исполнительной документации.

Инженерный подход к такелажу молотов и прессов

Этап 1. Обследование объекта и оборудования

До начала работ специалисты обследуют оборудование и монтажную зону. В ходе обследования уточняются:

фактическая масса оборудования и отдельных транспортных блоков;
габариты и предполагаемое положение центра тяжести;
конструкция и состояние фундамента;
расположение шабота и подшаботных элементов;
характеристики полов и перекрытий;
размеры проёмов и высота помещения;
маршрут перемещения;
расположение инженерных коммуникаций;
наличие и грузоподъёмность штатных кранов;
возможность размещения портальных систем, домкратов и направляющих путей.

Состояние оборудования фиксируется до демонтажа. Обнаруженные дефекты отмечаются и передаются заказчику для принятия решения о ремонте или дополнительных подготовительных операциях.

Этап 2. Разработка ППР

На основании результатов обследования разрабатывается проект производства работ или технологическая карта. Документ может включать:

последовательность демонтажа и перемещения;
разделение оборудования на транспортные блоки;
схемы строповки, подъёма и кантовки;
расчёт нагрузок на грузоподъёмные средства и оснастку;
расчёт воздействий на полы, перекрытия и временные опоры;
маршрут горизонтального перемещения;
порядок передачи нагрузки между такелажными системами;
требования к подготовке площадки;
границы опасной зоны;
порядок взаимодействия участников работ;
меры безопасности и действия при возникновении нештатной ситуации.

Этап 3. Подбор техники и оснастки

В зависимости от условий проекта могут применяться:

гидравлические портальные системы для подъёма и позиционирования тяжёлых элементов;
гидравлические домкраты с контролируемым или синхронным управлением;
направляющие пути и системы горизонтального перемещения;
такелажные платформы и роликовые системы;
краны и другое грузоподъёмное оборудование;
лебёдки и гидравлические толкатели;
траверсы, стропы и специальные грузозахватные приспособления;
временные опорные и распределительные конструкции.

Грузоподъёмность оборудования выбирается не только по массе груза. Учитываются схема подъёма, распределение нагрузки между точками опирания, высота и траектория перемещения, положение центра тяжести и необходимые коэффициенты запаса.

Этап 4. Выполнение работ и контроль

Работы выполняются в последовательности, установленной ППР или технологической картой. Во время подъёма, кантовки и перемещения контролируются положение груза, состояние оснастки, нагрузки на опорные точки и устойчивость такелажной системы.

После установки оборудование выверяется относительно проектных осей и высотных отметок. Окончательное закрепление выполняется после подтверждения соответствия фактического положения установленным требованиям.
